Déploiement de 10GBASE-T SFP+ pour la connectivité SFP+ vers RJ45

10GBASE-T est une norme Ethernet 10 Gigabit spécifiée dans IEEE 802.3an-2006. Il s’agit de la dernière norme BASE-T publiée en 2006 afin d’apporter un débit de données de 10Gbps sur des câbles en cuivre à paires torsadées. Grâce aux avantages que sont la flexibilité d’installation dans le système de câblage cuivre existant, la rétrocompatibilité, l’auto-négociation vers des débits inférieurs et la rentabilité, les expéditions de ports 10GBASE-T dépassent celles des ports optiques SFP+. Et le 10GBASE-T est devenu dominant pour l’adoption du 10GbE. Un déploiement clé du SFP cuivre 10G dans le centre de données consiste à permettre la connectivité SFP vers RJ45. Poursuivez votre lecture pour découvrir ce qu’est un transceiver SFP+ 10GBASE-T, pourquoi utiliser SFP-10G-T et comment l’utiliser pour une connectivité SFP+ vers RJ45 10GbE.

Qu’est-ce que le 10GBASE-T SFP+？

Les SFP+ fibre 10G et les SFP+ cuivre 10G sont tous deux des modules émetteurs-récepteurs 10G au format SFP+. Ce qui les distingue, c’est que le premier utilise un connecteur fibre optique tandis que le second utilise un connecteur électrique RJ45. Par conséquent, le SFP+ 10GBASE-T s’appuie sur des câbles à paires torsadées en cuivre comme support de transmission plutôt que sur des câbles fibre. Par exemple, la distance de transmission maximale de l’émetteur-récepteur SFP-10G-T-S SFP+ vers RJ45 est de 30m sur câble Cat6a ou Cat7. Le marché a également vu une distance de transmission maximale de 80m pour un modèle amélioré SFP-10G-T-80. Le module 10G-T est conforme aux normes MSA SFF-8431 et SFF-8432, avec une faible consommation d’énergie, des performances élevées et une conception compacte.

Pourquoi utiliser SFP-10G-T？

Le module 10G RJ45 SFP+ est largement utilisé dans l’Ethernet 10 Gigabit, généralement pour l’interconnexion de centres de données (DCI) entre un commutateur et une carte réseau. Nous savons que les émetteurs-récepteurs fibre 10G SFP+ et les câbles haut débit peuvent également assurer une connectivité DCI 10GbE. Étant donné que la transmission 10G sur liaison cuivre présente les inconvénients d’une latence plus élevée, d’une consommation électrique plus importante et de limitations de portée plus courte par rapport à une liaison optique, certains peuvent se demander : quel est l’intérêt du module cuivre 10GBASE-T SFP+ ?

Le tableau suivant compare le SFP+ cuivre 10G, le SFP+ fibre 10G, le DAC 10G et l’AOC 10G.

Le module cuivre 10G présente les avantages suivants qui le rendent populaire dans les applications DCI 10G.

1. Rentable grâce à l’utilisation d’un câblage en cuivre à paires torsadées moins coûteux.

Le module SFP+ cuivre 10G est conçu avec un connecteur RJ45 qui fonctionne avec des câbles Ethernet en cuivre à paires torsadées. Le câblage en cuivre coûte moins cher que le câblage en fibre.

2. Étendre la liaison cuivre jusqu’à 30m, voire 80m, ce qui compense les limitations de distance du DAC.

Le câble DAC est utilisé pour l’interconnexion à courte portée entre une NIC et un commutateur réseau sur une distance maximale de 7 mètres. Cependant, la plupart des liaisons d’interconnexion de centres de données (DCI) entre équipements système se situent entre 10 m et 100 m, ce qui dépasse la distance maximale d’un DAC haut débit. Le module cuivre SFP+ 10GBASE-T comble cet écart.

3. Passez de 1000Mbps à 10Gbps en réutilisant l’infrastructure de câblage existante.

L’utilisation de modules SFP+ à fibre optique nécessite des câbles à fibre optique pour la connexion. Cependant, l’infrastructure d’accès actuelle est dominée par le câblage en cuivre. Le déploiement de modules SFP+ à fibre optique est coûteux en termes de mise à niveau de la base réseau du cuivre vers la fibre. Bien qu’il soit possible d’utiliser des modules à fibre optique avec un câblage en cuivre, des équipements supplémentaires de conversion cuivre-fibre, tels que des convertisseurs de média, sont nécessaires. Le module SFP+ 10GBASE-T prend en charge la transmission 10G-T sur l’infrastructure de câblage en cuivre existante.

4. Prise en charge de plusieurs débits 1000BASE-T/2.5G/5G/10GBASE-T.

Dans les applications sans fil, les ports 2.5GBASE-T et 5GBASE-T sont courants dans les équipements WiFi. Le module SFP+ 10GBASE-T prend en charge l’adaptation aux débits de données intermédiaires. Il est également rétrocompatible avec 1000BASE-T. Cette fonctionnalité le rend robuste pour établir facilement des connexions côte à côte dans divers scénarios d’application NBASE-T.

5. Solution simple et économique pour une connexion SFP+ vers RJ45

Il existe des cas où les commutateurs ToR de centre de données ne disposent que de ports fibre 10G SFP+, où les équipements hérités disposent de ports 10GBASE-T RJ45 et où l’architecture de câblage est en cuivre. L’exigence consiste à établir une connexion entre le port fibre 10G SFP+ du commutateur ToR et le port RJ45 SFP+ de l’équipement. Trois solutions : 1. Remplacer le commutateur ToR par un modèle doté de ports 10G RJ45. 2. Utiliser un convertisseur de médias SFP+ vers RJ45. 3. Utiliser un émetteur-récepteur 10GBASE-T SFP+. La solution 1 est coûteuse et la solution 2 n’est pas très stable.

La partie suivante examinera en détail le fonctionnement du module SFP+ RJ45 dans la connectivité SFP+ vers RJ45.

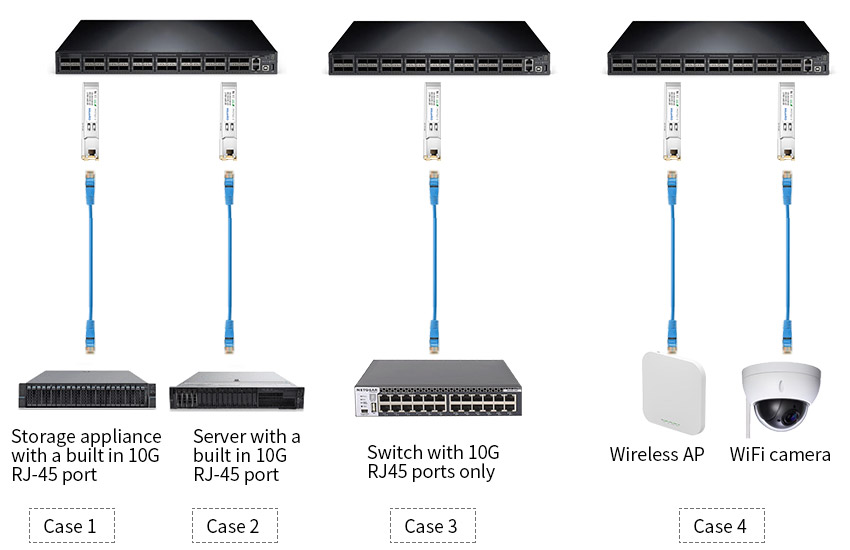

Cas de déploiement SFP+ vers RJ45 par SFP+ 10GBASE-T

Cas 1 : connecter un commutateur ToR doté uniquement de ports optiques SFP+ à un serveur avec des ports 10G RJ45 fixes.

Cas 2 : Connecter un commutateur ToR avec uniquement des ports optiques SFP+ au stockage avec des ports RJ45 10G fixes.

Cas 3 : connecter un switch ToR doté uniquement de ports optiques SFP+ à un autre switch doté de ports RJ45 10G.

Cas 4 : connecter un commutateur doté uniquement de ports optiques SFP+ à un point d’accès sans fil doté de ports RJ45 10G.

Les quatre cas d’utilisation ci-dessus sont typiques des applications DCI 10GbE ou sans fil pour une connexion SFP+ vers RJ45. Dans une architecture de commutation en haut de rack, un opérateur réseau placera un commutateur ToR/leaf à fibre dans chaque rack afin de permettre une agrégation facile vers les serveurs et les équipements de stockage, plusieurs commutateurs spine et d’autres dispositifs d’accès. La plupart des cartes réseau de serveur et des équipements de stockage NAS sont conçus avec des ports RJ45 10G uniquement pour la connexion Ethernet. Et les commutateurs modernes de couche d’accès et les périphériques finaux tels que les points de terminaison sans fil sont également équipés uniquement de ports SFP+ RJ45.

Options d’émetteurs-récepteurs SFP+ cuivre 10G QSFPTEK

QT-SFP-10G-T vs QT-SFP-10G-T-80

QSFPTEK propose deux versions de l’émetteur-récepteur 10GBASE-T SFP+ : QT-SFP-10G-T et QT-SFP-10G-T-80. Tous deux sont des émetteurs-récepteurs SFP cuivre 10G de qualité commerciale qui fonctionnent à une température de service de 0℃ ~ +70℃. De plus, les modules SFP 10G RJ45 prennent en charge plusieurs débits : 1000BASET, 2.5GBASET, 5GBASE-T et 10GBASE-T. La version QT-SFP-10G-T permet une liaison cuivre jusqu’à 30m sur câble Cat6 ou Cat6 à un débit de données de 10Gbps. La version QT-SFP-10G-T-80 prend en charge une liaison cuivre de transmission maximale de 80m sur câble Cat6 ou Cat6 à un débit de données de 10Gbps.

Les émetteurs-récepteurs SFP cuivre 10G QSFPTEK SFP-10G-T sont disponibles pour plus de 100 fournisseurs afin d’être compatibles avec les équipements de systèmes de marque. En prenant le QT-SFP-10G-T 30m comme exemple, certains noms de marques et de modèles courants sont indiqués dans le tableau ci-dessous.

10GBASE-T SFP+ est une solution DCI SFP+ vers RJ45 économique et flexible. Elle est rétrocompatible avec le 1000BASE-T et prend en charge un débit de données intermédiaire 2.5G/5GBASE-T. Grâce à une interface RJ45, elle peut migrer sans difficulté vers 10Gbps en réutilisant le système de câblage en cuivre existant, ce qui permet d’économiser des coûts importants de mise à niveau et de câblage.

Si vous avez besoin d’assistance pour des solutions de connectivité SFP+ vers RJ45 dans les centres de données, veuillez contacter notre expert via [email protected]. Outre la solution basée sur un transceiver SFP+ RJ45, nous proposons également une solution de convertisseur de média SFP+ vers RJ45 pour la conversion du cuivre vers la fibre.
