Wiki et guide complets sur les pigtails à fibre optique

En tant que meilleur moyen de connecter les fibres optiques, les pigtails à fibre optique sont utilisés dans 99 % des installations de fibres optiques monomodes. Lorsque les pigtails à fibre optique sont correctement fixés au système, ils peuvent apporter une faible perte et une faible perte de retour à la liaison tout en transmettant des signaux optiques. Il est donc essentiel que les ingénieurs connectent parfaitement les câbles au système. Cet article explique ce qu’est un pigtail à fibre optique et présente différents types de pigtails à fibre optique.

Qu’est-ce qu’une fibre optique pigtail ?

La jarretière fibre optique est conçue avec un connecteur optique utilisé pour la connexion à l’équipement, et l’autre côté est une fibre exposée destinée à être fusionnée avec la fibre optique. En règle générale, la jarretière fibre optique est toujours constituée d’une fibre optique unique, courte et généralement non gainée. Lors du raccordement de l’extrémité dénudée de la jarretière à une fibre optique unique du câble principal, nous devons fusionner et épisser la fibre optique exposée à la fibre à raccorder.

Il existe deux types différents de connecteurs de pigtail fibre optique : les connecteurs mâles ou femelles. Les connecteurs femelles sont généralement installés par paires dans un panneau de brassage. Bien qu’il existe une solution unique qui leur permet de se connecter aux extrémités ou aux fibres de brassage. Sinon, le connecteur mâle du pigtail peut être inséré dans un transceiver optique.

La valeur des pigtails de fibre est utilisée pour une installation précise afin d’obtenir l’alignement précis des composants de fibre. Lorsque la qualité du câble pigtail est élevée et que la soudure est correcte, il peut fournir les meilleures performances pour la terminaison de câbles à fibre optique. Ils sont généralement appliqués aux dispositifs de gestion de fibre tels que les ODF, les boîtiers d’épissure et les armoires de brassage.

Différents types de pigtails en fibre optique

Chez QSFPTEK, nous pouvons trouver plusieurs types différents de pigtails fibre, qui peuvent être classés selon différents types de connecteurs, différents types de fibre et différents supports de fibre. Nous résumerons ci-dessous les différents pigtails fibre selon ces trois aspects

Par types de connecteurs

Selon les connecteurs des différentes terminaisons de fibre optique pigtail, les pigtails de fibre optique peuvent être classés en pigtails de fibre LC, pigtails de fibre SC, pigtails de fibre ST, pigtails de fibre FC, pigtails de fibre MT-RJ et pigtails de fibre E2000. Leur structure et leur apparence seront différentes. Ensuite, nous présenterons trois types courants : les pigtails de fibre optique SC, FC et ST.

Pigtail à fibre optique SC: le connecteur fibre optique à pigtail SC est conçu avec un type de connecteur à déconnexion non optique et avec une ferrule pré-rayonnée de 2.5mm fabriquée en zircone ou en alliage inoxydable. Le pigtail fibre SC est généralement utilisé dans les réseaux CATV, LAN, WAN, les tests et les mesures ; il présente également un avantage en termes de prix

Pigtail à fibre optique FC: La queue de cochon à fibre FC est fabriquée en métal dans le corps du connecteur. La structure à vis et les férules en céramique de haute précision sont également ses caractéristiques les plus remarquables. Les queues de cochon à fibre optique FC sont généralement utilisées pour des applications générales.

Pigtail à fibre optique ST: Les connecteurs de pigtail fibre ST sont couramment utilisés dans les applications LAN à fibre optique multimode. Ils possèdent une longue férule d’un diamètre de 2.5mm, fabriquée en céramique (zircone), en alliage d’acier inoxydable ou en plastique. Par conséquent, le pigtail de fibre optique SC est couramment utilisé dans les domaines des télécommunications, de l’industrie, du traitement médical et des capteurs.

Comme pour les fibres, nous pouvons diviser les pigtails en version UPC et en version APC selon les différents types d’extrémités de fibre des pigtails. Les versions les plus largement utilisées sont le pigtail SC/APC, le pigtail FC/APC et le pigtail MU/UPC.

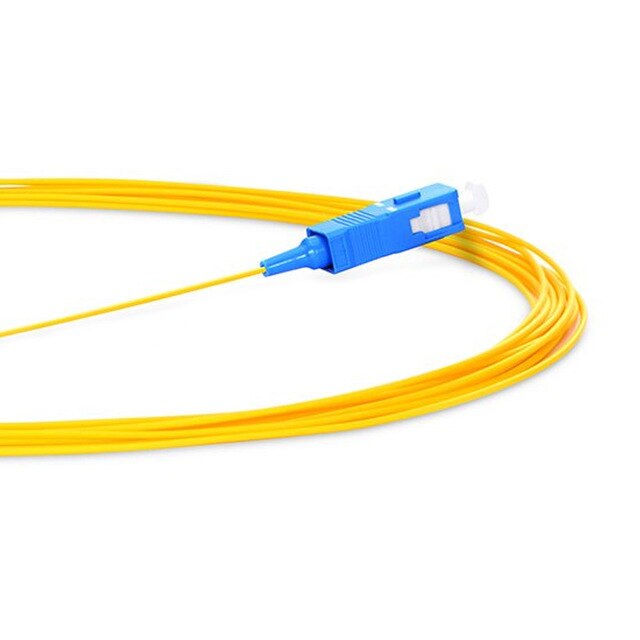

Figure 1 : pigtail à fibre optique monomode SC/UPC 9/125

Par type de fibre

La fibre optique en pigtail comprend la fibre monomode et la fibre multimode, la première étant de couleur jaune et la seconde orange. Le diamètre du cœur de la fibre optique d’un pigtail monomode est généralement de 9µm et celui du pigtail multimode est de 62.5µm ou 50µm. Leurs diamètres de gaine sont tous deux de 125µm. La différence est qu’ils sont équipés à l’extrémité d’un connecteur de fibre monomode ou d’un connecteur de fibre multimode.

Par nombre de fibres

Le nombre de fibres des pigtails en fibre optique peut être de 1, 2, 4, 6, 8, 12, 24 et 48 brins. Les câbles pigtail en fibre optique simplex comportent une fibre et un connecteur à l’extrémité. Les câbles pigtail en fibre optique duplex comportent deux fibres et deux connecteurs sur l’une des extrémités. Les deux fibres seront marquées ‘A’ ou ‘B’ afin de distinguer leurs polarités différentes. Des manchons de connecteur de couleurs différentes seront également utilisés pour indiquer mâle ou femelle.

Par environnement d’application

Certains pigtails de fibre peuvent être installés dans des environnements de travail extrêmes. Deux types courants de pigtails de fibre spéciaux seront présentés ci-dessous.

Pigtail blindé: Le revêtement protecteur des pigtails à fibre optique armés est constitué d’un tube en acier inoxydable ou d’un autre acier résistant enveloppé dans la gaine extérieure, ce qui peut accroître la robustesse du pigtail à fibre optique tout en garantissant la fiabilité du réseau et en évitant les dommages causés par les rongeurs, les travaux de construction et le poids d’autres câbles.

Pigtail étanche: Différente des pigtails à fibre optique ordinaires, la couche protectrice du pigtail étanche est conçue comme une unité étanche en acier inoxydable et une gaine PE extérieure armée. Le pigtail à fibre optique étanche présente les avantages d’une bonne résistance, d’une bonne traction et d’une grande fiabilité ; il est donc très adapté aux environnements difficiles et aux connexions extérieures. Il est généralement utilisé dans les tours de communication, la CATV et le secteur militaire.

Présentation de l’épissure d’une amorce de fibre optique

La jarretière amorce en fibre optique peut être raccordée à fibres optiques au moyen d’une soudeuse par fusion, les ingénieurs peuvent l’utiliser pour raccorder les pigtails au câble en une minute, ce qui permet de réduire le temps et le coût d’installation. En outre, la méthode d’épissure mécanique peut également être utilisée pour maintenir avec précision le pigtail de fibre optique et le cordon de brassage à fibre optique ensemble, et la connexion peut être temporaire ou permanente. De plus, un pigtail fibre de haute qualité peut également faciliter les opérations d’épissure.

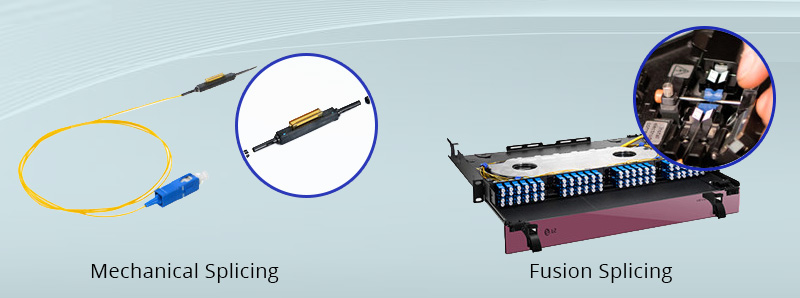

Figure 2: Épissurage mécanique vs épissurage par fusion

Conclusion

Après l’introduction détaillée de la jarretière optique. Je pense que vous savez maintenant ce que c’est, comment choisir la bonne et comment la raccorder à votre fibre optique. Si vous avez encore des questions, vous pouvez contacter le service client de QSFPTEK via [email protected]. QSFPTEK dispose d'une équipe d'ingénierie professionnelle pour conseiller nos utilisateurs.
