WiKi о трансиверах 400G OSFP: что это такое?

OSFP, также называемый подключаемым модулем Octal Small Form Factor Pluggable, представляет собой новый подключаемый форм-фактор с восемью высокоскоростными электрическими линиями, который будет поддерживать Ethernet 400G (8x50G или 4x100G). Хотя Ethernet 400G в настоящее время используется большинством центров обработки данных, он станет следующей основной скоростью Ethernet. Большое количество поставщиков облачных услуг готовятся создавать сети Ethernet 400G с использованием трансиверов 400G QSFP-DD, CFP8 и OSFP. В этой статье более подробно рассматривается трансивер 400G OSFP.

Обзор 400G Ethernet

Из-за стремительного роста числа пользователей социальных сетей, сервисов потокового видео и смартфонов пропускная способность современных центров обработки данных испытывает огромное давление. Многие центры обработки данных адаптируются к 5G, облачным сервисам, видео 4K, Интернету вещей( IoT) и другим приложениям и технологиям следующего поколения. Они перешли со 100G на Ethernet 400G, обеспечивающий более высокую скорость, большую пропускную способность и меньшую задержку.

400G стало новым направлением модернизации и строительства сетей следующего поколения, развертываемых в магистральных сетях, и станет популярной тенденцией развития центров обработки данных. Все больше поставщиков услуг центров обработки данных планируют расширять и преобразовывать существующую передачу данных в сеть 400G. Движимые спросом со стороны центров обработки данных и предприятий, QSFPTEK также расширяет производственные мощности, чтобы удовлетворить огромный спрос на трансиверы 400Gbps.

Что такое трансивер OSFP?

OSFP означает Octal Small Formfactor Pluggable — новый подключаемый форм-фактор с восемью высокоскоростными электрическими линиями, поддерживающими оптические соединения 400G (8x50G PAM4 или 4x100G PAM4) на расстояниях до 10km. С точки зрения размера трансиверы OSFP немного шире и глубже модулей QSFP-DD. При этом он поддерживает 36 портов OSFP на передней панели 1U и скорость 12.8 Tb/s на слот коммутатора. Модуль 400G OSFP представляет собой соединение типа dual paddleboard с прямым подключением.

Кроме того, конструкция форм-фактора OSFP отличается более высокой целостностью сигнала и улучшенными тепловыми характеристиками, благодаря чему этот форм-фактор сможет поддерживать оптику следующего поколения OSFP 800G (8 линий по 100Gbps). Трансивер OSFP также поддерживает обратную совместимость с трансиверами 100G QSFP. Оптические линии передачи данных 400G OSFP в основном развертываются внутри центров обработки данных, кампусов и внешних городских сетей большой протяженности.

В следующей таблице перечислены некоторые основные типы разъемов OSFP 400G: OSFP DR4, OSFP SR8, OSFP FR4, OSFP DR4+, OSFP 2*FR4 и OSFP LR4:

Соединение 400G с трансивером OSFP

400G OSFP DR4

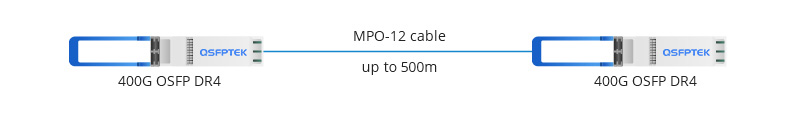

Соединение 400G OSFP DR4 с 400G OSFP DR4 по кабелю MTP-12/MPO-12.

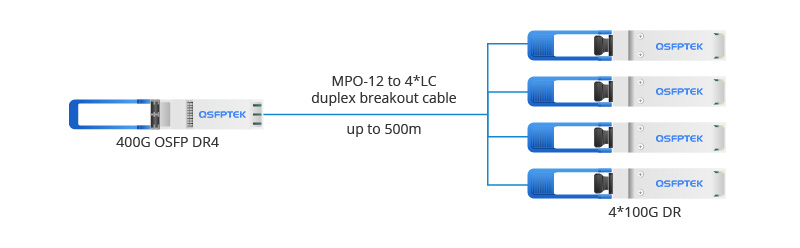

400G OSFP DR4 в 4× 100G DR4 по соединению MTP-12/MPO-12 через breakout-кабель 4× LC duplex.

400G OSFP XDR4/DR4+

Соединение 400G OSFP DR4+ с 400G OSFP DR4+ по кабелю MTP-12/MPO-12.

Подключение 400G OSFP DR4+ к 4× 100G DR через разветвительный кабель MTP-12/MPO-12 — 4× LC duplex.

400G OSFP FR4

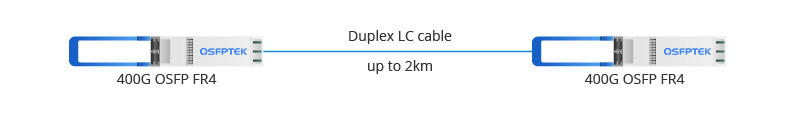

Соединение 400G OSFP FR4 с 400G OSFP FR4 по дуплексному кабелю LC.

400G OSFP 2FR4

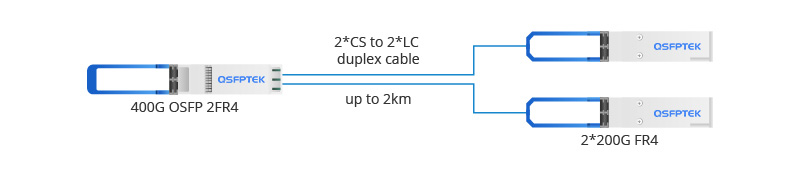

OSFP 2FR4 может разделяться на 2× 200G и взаимодействовать с подключением трансиверов 2× 200G-FR4 QSFP через дуплексный кабель 2× CS–2× LC.

400G OSFP SR8

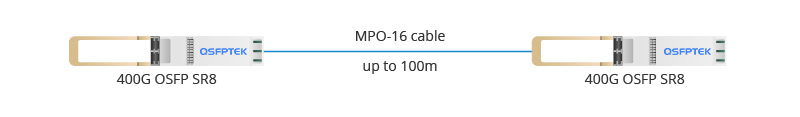

Соедините один трансивер 400G OSFP SR8 с другим трансивером 400G OSFP SR8 с помощью кабеля MTP-16/MPO-16.

Соединение 400G OSFP SR8 с 2× 200G SR4 через разветвительный кабель MPO-16 — 2× MPO-8.

Подключите 400G OSFP SR8 к 8× 50G SFP с помощью разветвительного кабеля MTP-16 на 8× LC duplex длиной до 100m.

Различия между OSFP и QSFP-DD

Существует два типа форм-факторов 400G:

QSFP-DD: также называется QSFP56-DD, что расшифровывается как Quad Small Form Factor Pluggable Double Density; OSFP: Octal SFP. Различия между ними описаны ниже:

Определено: QSFP56-DD определяется альянсом QSFP-DD MSA, а OSFP — группой OSFP MSA.

Энергопотребление: энергопотребление разъема OSFP составляет 15 Вт, тогда как энергопотребление модуля QSFP-DD ниже и составляет всего 12 Вт.

Обратная совместимость: Поскольку трансиверы OSFP немного шире и глубже модулей QSFP-DD, QSFP-DD обеспечивает более гибкую обратную совместимость, чем OSFP. Порт QSFP-DD обратно совместим с QSFP+ (40G), QSFP28 (100G) и QSFP56 (200G), тогда как для установки разъёма OSFP в порты QSFP-DD требуется пассивный адаптер OSFP-QSFP.

Тепловые характеристики: OSFP интегрирует радиатор непосредственно в форм-фактор, что значительно улучшает тепловые характеристики, тогда как QSFP-DD этого не делает. Радиатор обеспечивает более эффективные тепловые характеристики модулей OSFP. Это также позволяет модулю OSFP потреблять 15W в корпусе коммутатора с традиционным воздушным потоком.

Заключение

В то время как многие центры обработки данных все еще увеличивают скорость передачи до 100Gbps, трансиверы 400G в будущем станут популярным трендом. В настоящее время многие поставщики наращивают производственные мощности и готовятся к массовому производству, а оптические модули 400G будут удовлетворять быстро растущие потребности клиентов в таких приложениях, как 5G, облачные сервисы, видео 4K и Интернет вещей( IoT). Вы можете приобрести ряд оптических модулей, таких как SFP, SFP+, QSFP+, QSFP28, QSFP-DD  в QSFPTEK, если у вас все еще есть вопросы, вы можете связаться с [email protected].
