    Produtos / Multiplexadores / Placas de Linha / Módulos Amplificadores / 100158
    Imagem do produto
    Imagem do produto
    Imagem do produto

    QT860-PG1620, pré-amplificador DWDM EDFA com ganho de 20dB, saída de 16dBm, compatível com VOA integrado e ajuste automático da potência óptica

    N.º do produto: 100158
    1 Avaliações
    9 Vendidos
    $970.90
    Séries
    Modelo
    Estoque em tempo real: 100, 31 de out. de 2026
    Garantia de 3 anos
    Garantia
    Oferecemos garantia vitalícia limitada, líder do setor.
    Consulte nossa política de garantia para obter mais detalhes.
    Devoluções e trocas
    Não serão aceitas trocas por motivos atribuíveis ao cliente.
    Certifique-se de que o item devolvido esteja embalado novamente com todos os cabos, adaptadores e documentos incluídos no recebimento.
    Consulte nossa política de devolução para obter mais detalhes.
    -
    +
    Adicionar ao carrinho Orçamentos para pedidos em grande quantidade
    1. Suporta até 96 comprimentos de onda（50Ghz）
2. Figura de ruído de apenas 5.5dB
3. O ganho é ajustável, 20dB±3dB. Suporta modos AGC/APC
4. Uniformidade de ganho inferior a 1.5dB
5. Suporta gerenciamento de rede via Web, SNMPv2
6. Suporta VOA integrado de 0~15dB e ajuste automático da potência óptica
    Ver mais

    Especificações

    QT860-PG1620, Pré-Amplificador DWDM EDFA de Ganho 20dB, Saída 16dBm



    A principal função da placa amplificadora óptica EDFA (amplificador de fibra dopada com érbio) é realizar a compensação de potência da luz do sinal no enlace de transmissão, podendo amplificar simultaneamente até 48 canais na banda C (o espaçamento entre canais é de 100GHz) ou 96 canais (o espaçamento entre canais é de 50GHz). Ela apresenta características de ganho plano, ganho ajustável e baixo fator de ruído. Este EDFA pode ser altamente integrado ao chassi da série QT860.



    Tipo de amplificador Pré-amplificador Comprimento de onda de operação 1529nm~1561nm (Típico)
    1528nm~1568nm(Estendido)
    Ganho Óptico 20±3dBm Uniformidade de ganho 1.5dB (Típico)
    Potência de Entrada -32dBm~--4dBm Potência de Saída Saturada 16dBm
    Figura de Ruído ≤5.5dB Perda de retorno ≥50dB
    Conector óptico LC/UPC Gerenciamento Telnet、SNMPv2、Web
    Consumo de Energia

    ＜15w

    Configuração completa ＜60w

    		 Modo de Operação AGC/APC
    VOA 0~15dB Amplificação de sinal em dois estágios Opcional
    Temperatura de operação -10 to 60°C
    Temperatura de armazenamento    		 -40 a 85°C
    Quality Testing Program
    Testes de transceptores ópticos

    Conheça nosso programa de testes para obter transceptores ópticos confiáveis e de alto desempenho.

    Quality Certifications

    Related Products

    Compatível com Cisco C21 DWDM-SFP10G-60.61 10G DWDM SFP+ 1560.61nm 80km DDM LC SMF Transceptor

    $119,90
    244 Vendidos
    43 Avaliações

    40 canais DWDM Mux Demux passivo com 1310nm e porta de monitoramento, 100GHz, C21-C60, fibra dupla, conector LC, montagem em rack 1U 19”

    $699,90 $799,00
    173 Vendidos
    19 Avaliações
    Hot

    Cabo de conexão de fibra óptica Duplex OS2 de 2,0 mm em PVC LC UPC para LC UPC, 1 m

    $3,16
    10.0K Vendidos
    79 Avaliações

    Aplicações

    Solução de conectividade

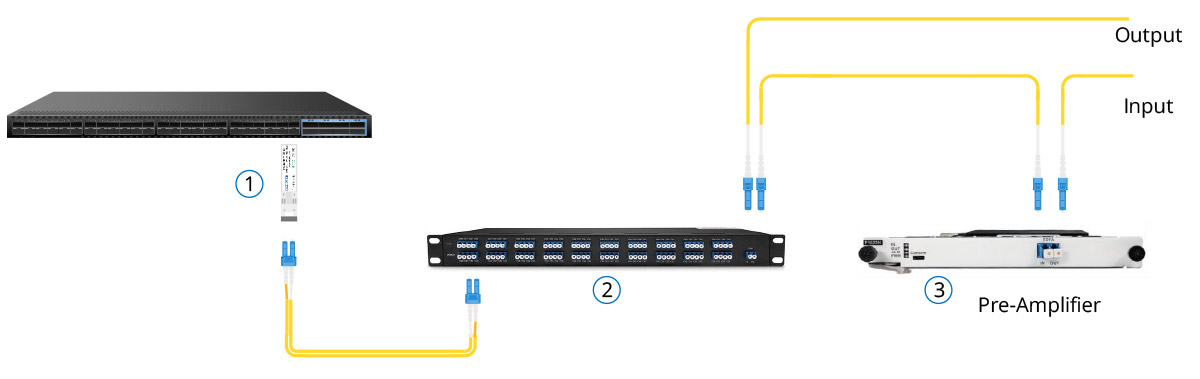

    QT860-PG1620 Connection





    Solução DWDM Ponto a Ponto de Longa Haul



    Os amplificadores EDFA são amplamente adotados em aplicações de extensão de distância para compensar a perda de potência no Demux próximo ao receptor, para comprimentos de onda DWDM ou um único comprimento de onda.



    Product details

    Compensar Potência e Amplificar Sinais



    QT860-PG1620





    Ganho Ajustável (20dB±3dB) e Potência Óptica



    Adjustable Gain (20dB±5dB) and Optical Power





    EDFA para Plataforma WDM Altamente Convergida



    O pré-amplificador EDFA (PA) pode ser integrado à plataforma de chassi OTN da série QT860 e funciona

    em conjunto com outros produtos OTN da série QT860, como OLP, DCM, transponders etc.



    QT860-PG1620 on the QT860 series

    Perguntas e respostas

    • Todos (6)
    • Preciso de algumas placas de amplificador óptico, mas não consegui encontrar no site os parâmetros de ganho óptico e potência de entrada de que preciso. Posso personalizá-los?
      Sim, você pode personalizar os parâmetros da placa EDFA. Se quiser mais informações sobre a personalização, entre em contato com o gerente da sua conta.
    • Este dispositivo vem com uma fonte de alimentação e preciso de algum equipamento adicional?
      Não, este módulo amplificador EDFA é usado em conjunto com o chassi e é alimentado pelo chassi, como os chassis QT850, QT860 e QT900.
    • Estou em dúvida se preciso deste módulo amplificador EDFA. Você pode me dizer em quais cenários preciso usá-lo?
      É aplicável a cenários com grandes distâncias reais entre cabos ópticos, atenuação significativa no cabo óptico e necessidade de amplificação do sinal óptico. Você pode adaptar o EDFA de acordo com o desempenho do módulo usado atualmente no seu ambiente real de enlace óptico. Por exemplo, se o comprimento do enlace óptico for 50KM, mas a distância máxima de transmissão do módulo óptico for de apenas 40KM, será necessário usar um módulo amplificador EDFA, pois ele ajuda a reduzir a atenuação do sinal óptico.

    Avaliações de clientes

    Escrever uma avaliação
    Inicie sessão para escrever uma avaliação
    Escrever uma avaliação

    5 estrelas

    1 Avaliações

    4 estrelas

    0 Avaliações

    3 estrelas

    0 Avaliações

    2 estrelas

    0 Avaliações

    1 estrela

    0 Avaliações

    Ler avaliações que mencionam

    • Todos (1)
    • Bom Atendimento (1)
    • Ashley United States of America
      2024-06-07

      Produto muito bom. Comprado junto com o chassi QT860-CH2U07, esta solução OTN é muito barata. Para a nossa pequena empresa, é suficiente para usar e atende totalmente às nossas necessidades de rede OTN.

      ModeloQT860-PG1620 | EDFA OPA

      SériesQT860

      Helpful

      0

    Recursos

    • PDF Document
      QT860-PG1620 Ficha técnica.pdf
    Verificar relatórios de teste no dispositivo de destino
