    제품 / 멀티플렉서 / Mux Demux / DWDM Mux Demux / 100539
    상품 이미지
    상품 이미지

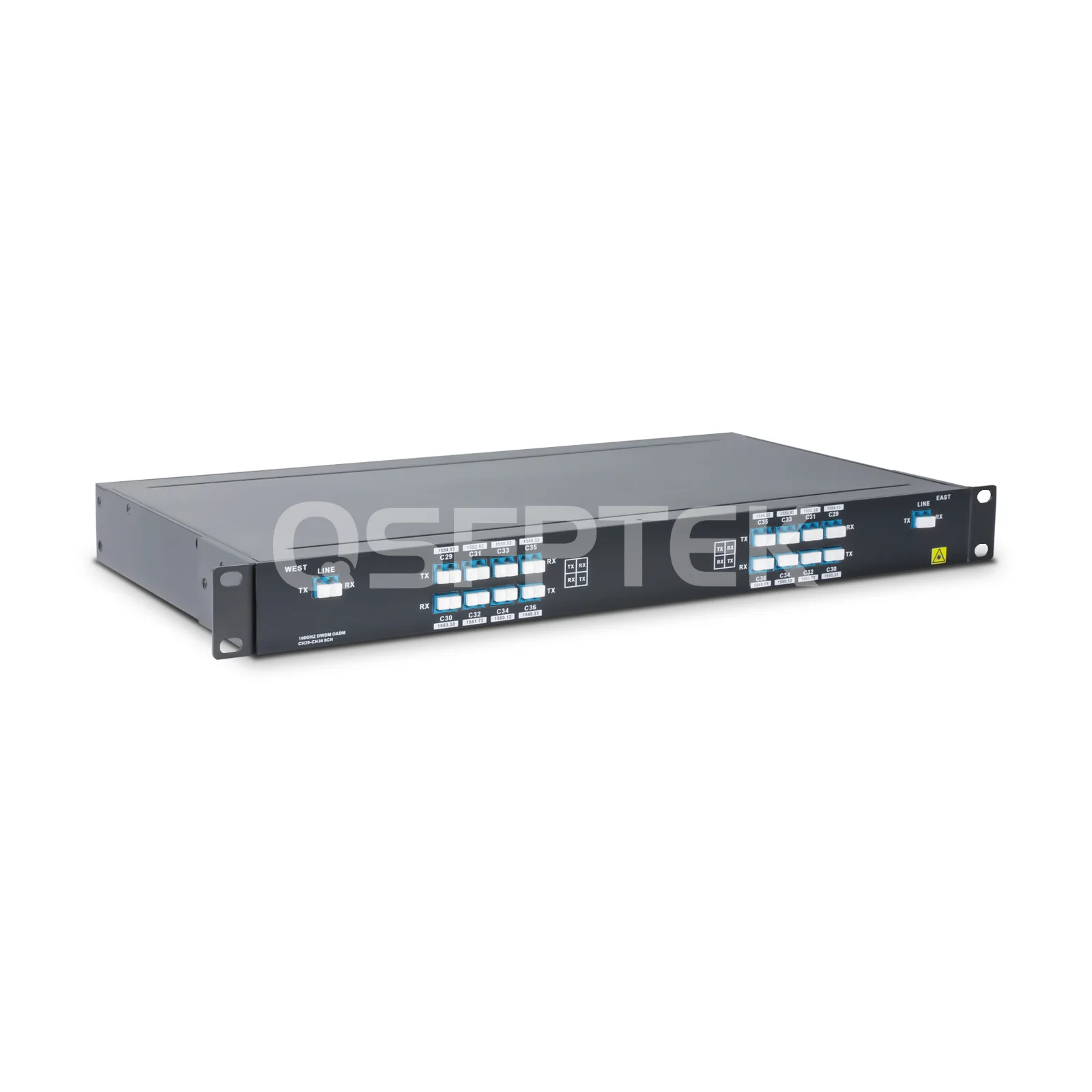

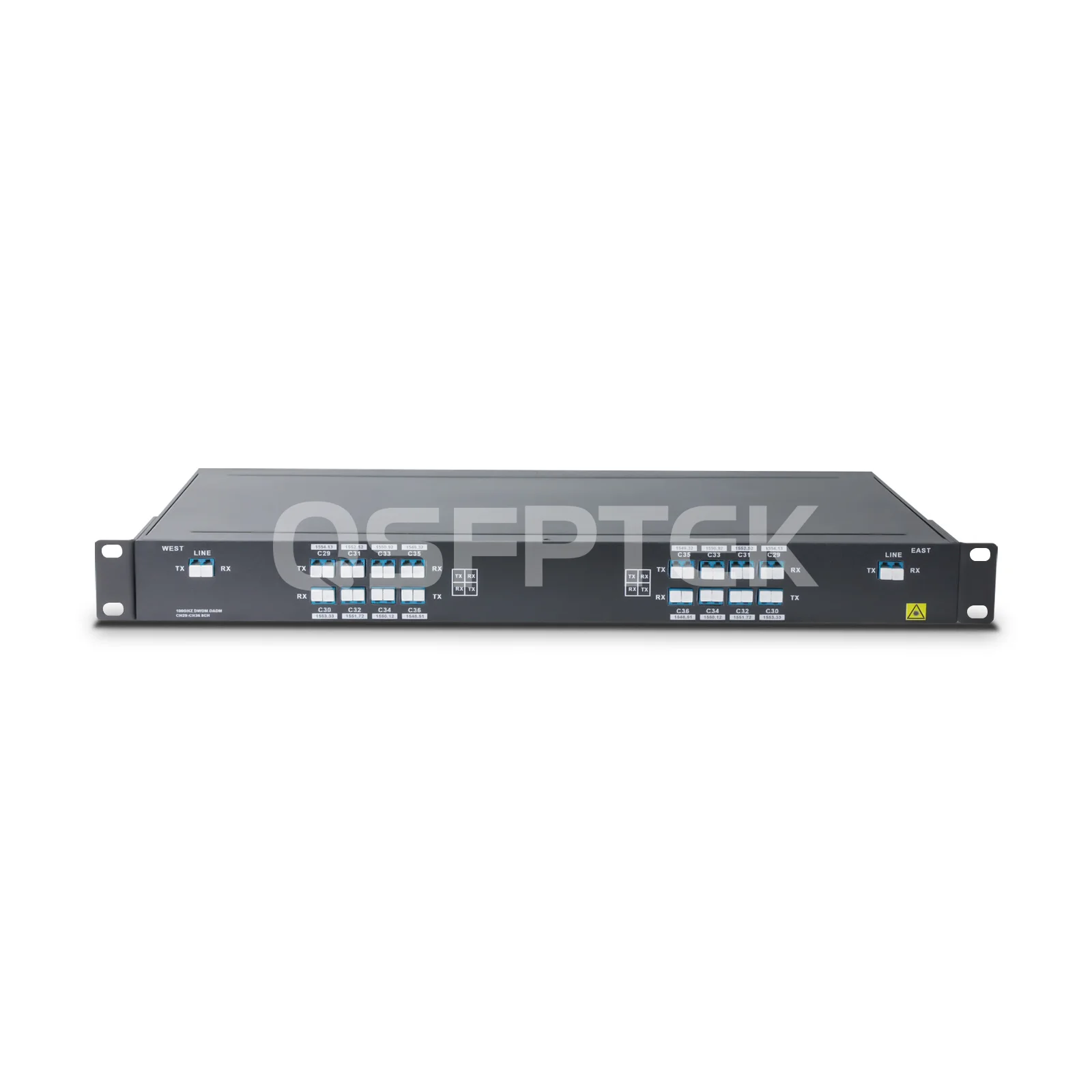

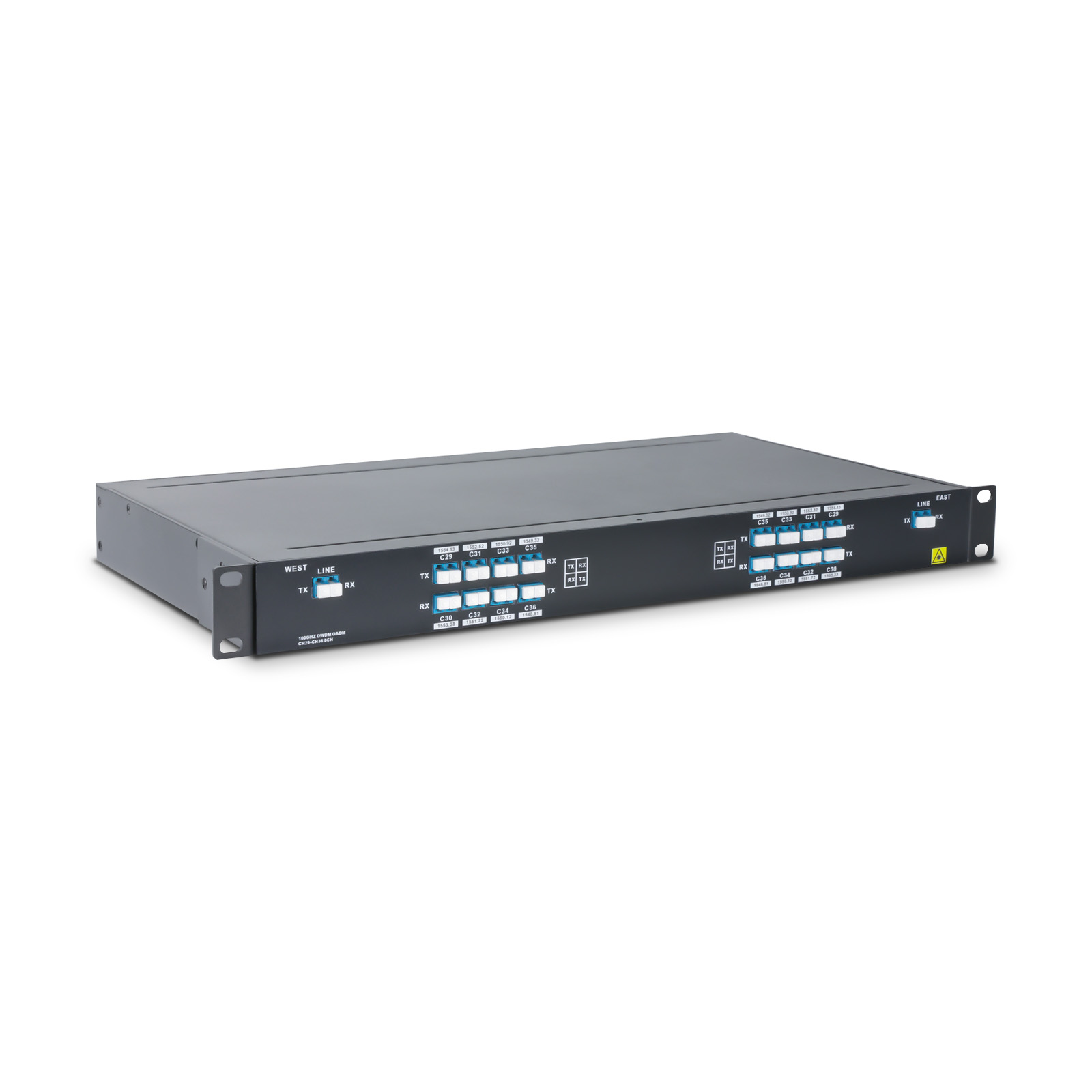

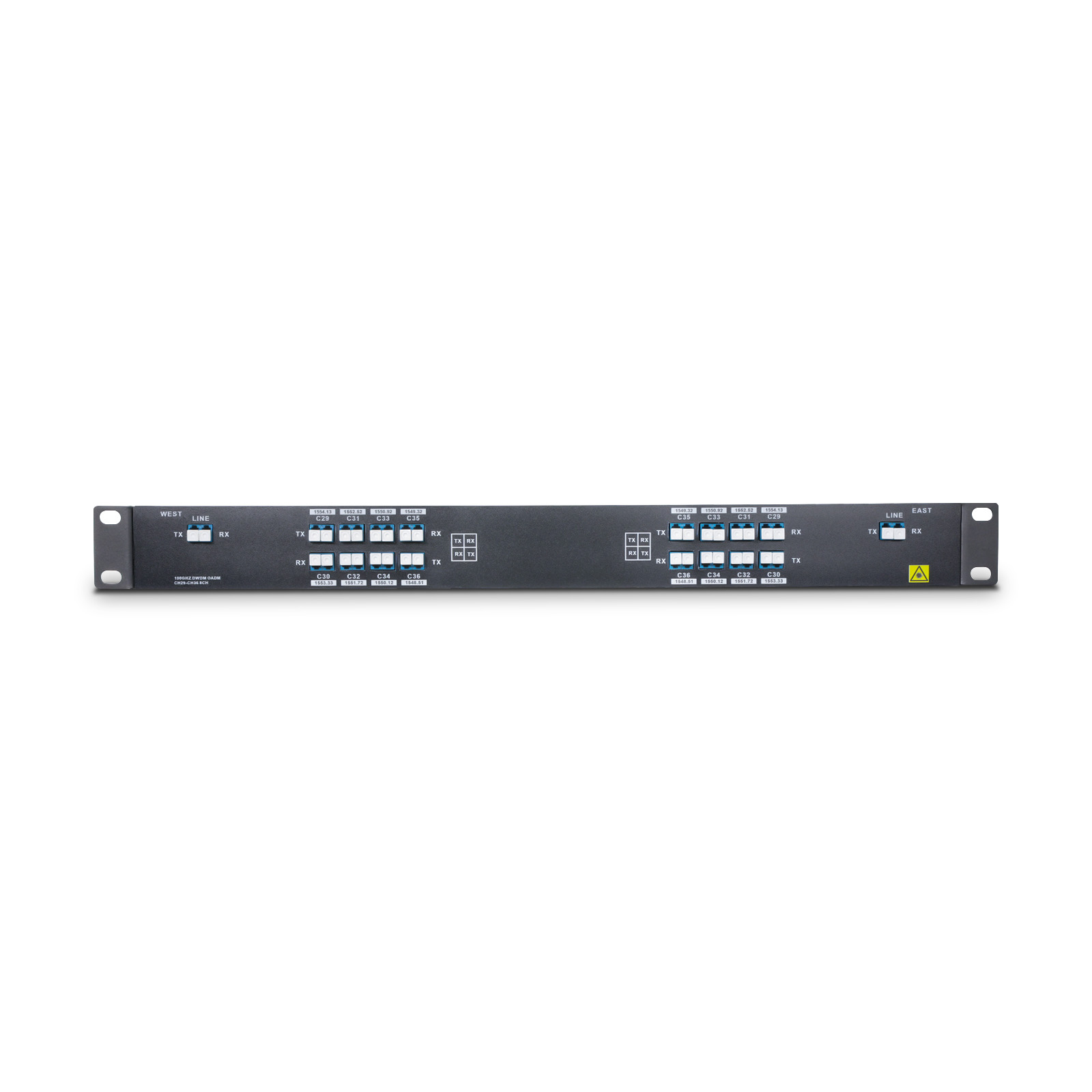

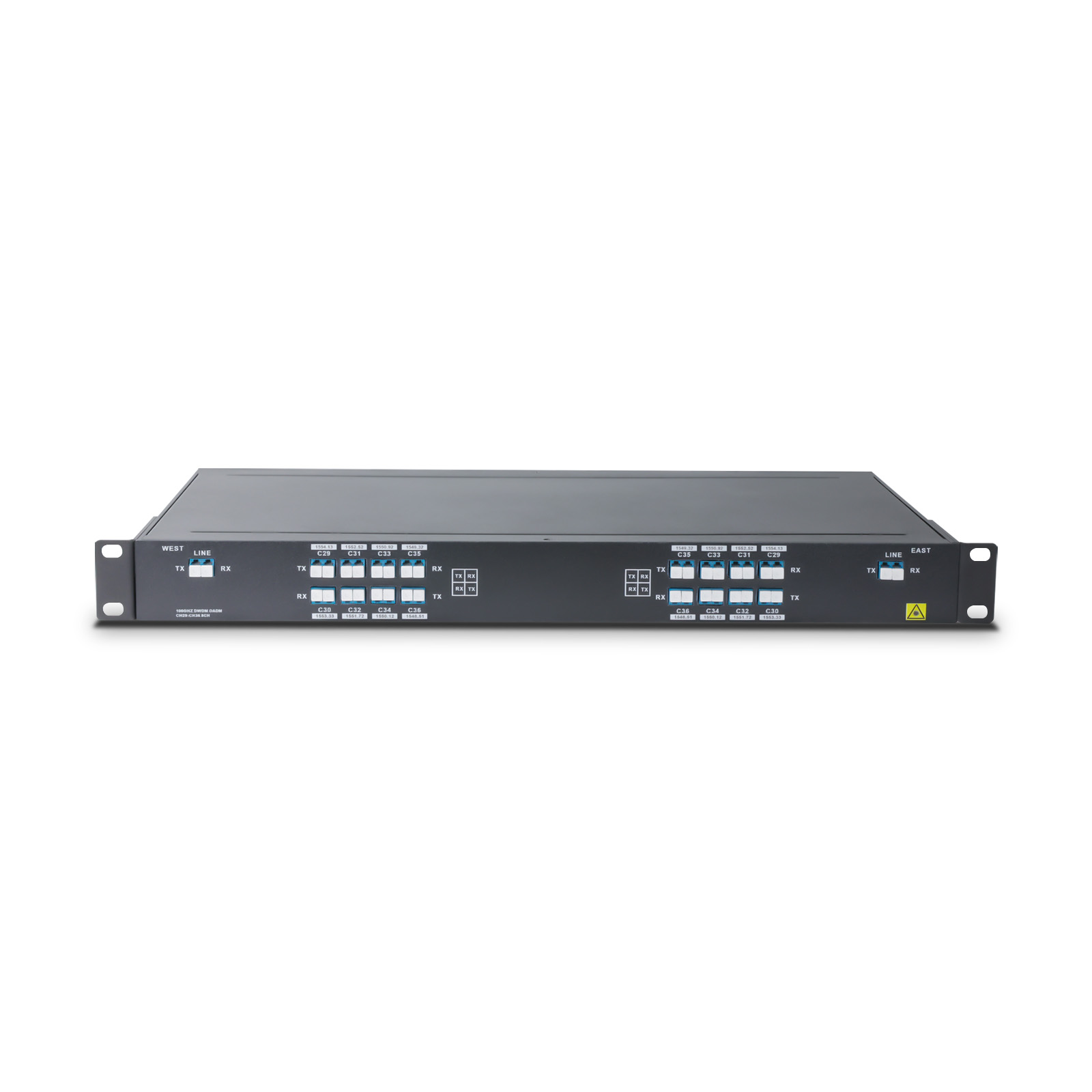

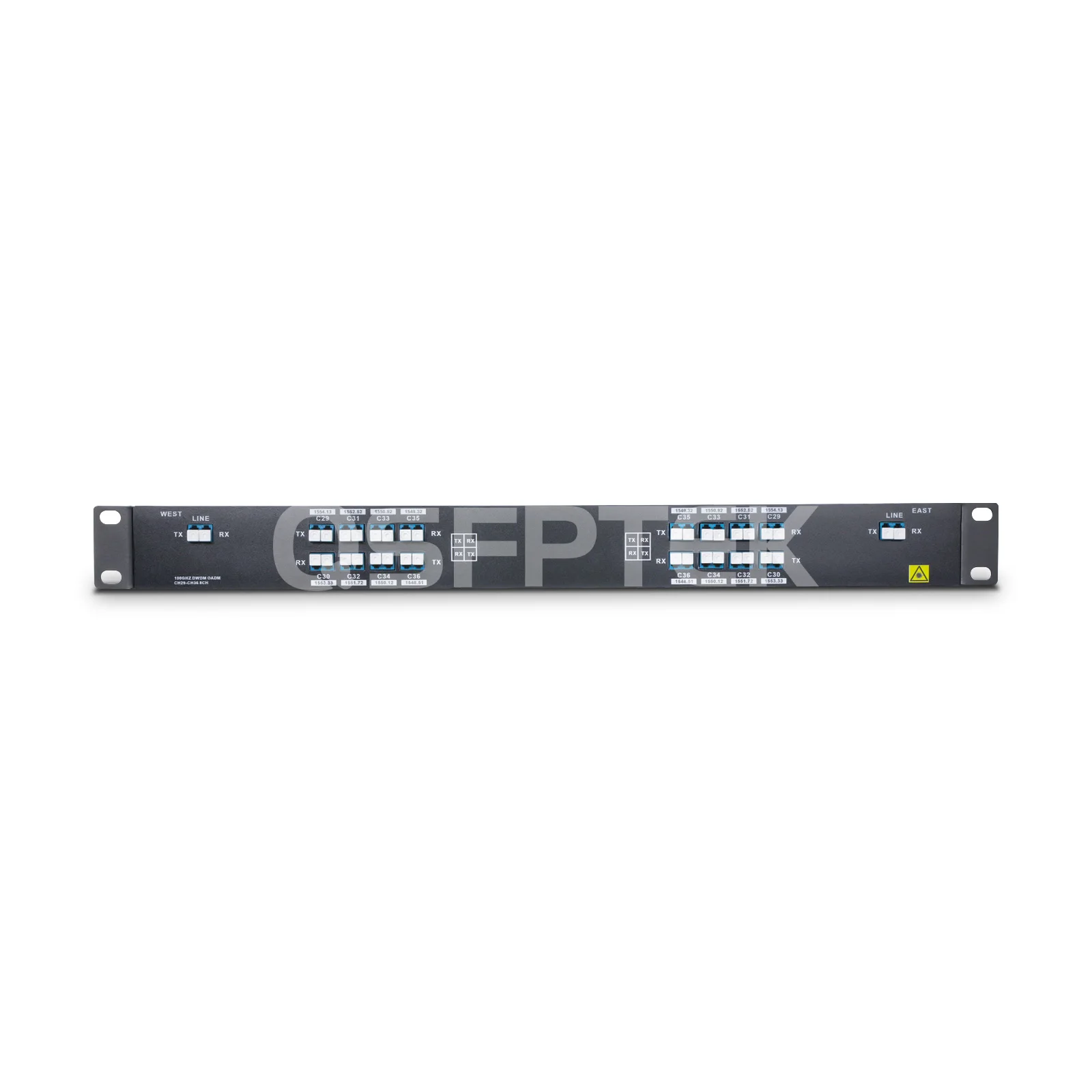

    8CH C29-36 듀얼 파이버 양방향 DWDM OADM, 동쪽 및 서쪽, 1U 랙 마운트

    상품 번호: 100539
    0 리뷰
    76 판매됨
    ₩962,344  ₩1,014,063
    시리즈
    모델
    실시간 재고: 100개, 2026. 10. 24.
    3년 보증 90일 이내 반품 1년 이내 교환
    보증
    업계 최고 수준의 제한적 평생 보증을 제공합니다.
    자세한 내용은 보증 정책을 확인해 주세요.
    반품 및 교환
    고객 사유로 인한 교환은 접수되지 않습니다.
    반품하는 상품은 수령 시 포함된 모든 케이블, 어댑터 및 문서와 함께 다시 포장해 주세요.
    자세한 내용은 반품 정책을 확인해 주세요.
    -
    +
    장바구니에 추가 대량 주문 견적
    1. 이 DWDM OADM MUX DEMUX의 100GHz에서의 삽입 손실은 2.7dB 미만입니다.
2. 다크 파이버 네트워크는 다중화된 8개 채널을 드롭하고 추가하는 데 사용됩니다.
3. 모든 ITU-T 1G/10G/25G/40G/100G DWDM 광학 장비는 이 구성과 완벽하게 호환됩니다.
4. 이들은 패시브 장치이므로 전원이나 냉각이 필요하지 않습니다.
5. 이 구성은 메트로, 지역 및 장거리용 DWDM 네트워크를 지원합니다.
    더 보기

    사양

    듀얼 파이버 8CH C29-C36 DWDM OADM, EAST 및 West, LC/UPC, 1U 랙



    QSFPTEK은 C29부터 C36까지의 드롭 및 애드 파장을 지원하는 8채널 DWDM OADM을 설계했으며, 이는 1554.13nm부터 1548.51nm까지에 해당합니다. 이 장치는 ITU-T G.694.1 100GHZ 그리드에 따라 1270nm부터 1547nm / 1553nm부터 1620nm까지의 서쪽-동쪽 파장 범위를 지원하여 C-대역 범위 내에서 최대 용량을 구현합니다.



    이 제품은 두 개의 광섬유를 사용하여 드롭 및 애드 기능 모두에 이용할 수 있는 8개 채널을 갖춘 완전 수동형 DWDM 장치입니다. 서쪽 또는 동쪽 방향의 파장 손실은 2.7dB 미만이며, 어느 방향에서든 회선 손실은 5.4dB 미만입니다.





    부품 번호 QT-1U-D08-EAW 설치 방법 1U 랙 마운트
    파장 8개 채널 C29-C36 채널 간격 100GHz (0.8nm)
    채널 통과 대역 ±0.11nm 통과대역 리플 ≤ 0.2dB
    삽입 손실 ≤ 2.7dB 기술 TFF(박막 필터)
    지향성 ≥45dB 링크 손실 (동쪽에서 서쪽) ≤ 5.4dB
    편광 모드 분산 (PMD) ≤ 0.1ps 반사 손실 ≥ 45dB
    편광 의존 손실 (PDL) ≤ 0.3dB 채널 격리 인접 ≥30dB
    비인접 ≥ 45dB
    작동 온도 -40~85°C (-40~185°F) 보관 온도 -40~85°C (-40~185°F)
    치수 (H x W x D) 44 x 440 x 230mm 순중량 3.5KG
    Quality Certifications

    Related Products

    Hot

    LC UPC - LC UPC Duplex OS2 2.0mm LSZH 광섬유 패치 케이블 1m

    ₩4938.00
    10.4K 판매됨
    79 리뷰

    맞춤형 C20-C61 10G DWDM SFP+ 40km DOM LC SMF 트랜시버

    ₩170313.00
    185 판매됨
    0 리뷰
    Hot

    S7600-48X8C, 48포트 Ethernet L3+ 스위치, 48x 10G SFP+, 8x 100G QSFP28, MLAG, VXLAN 지원

    ₩6495313.00 ₩7967188.00
    200 판매됨
    171 리뷰

    8채널 100GHz C21-C28, 모니터, 확장 및 1310nm 포트 포함, 2.4dB 일반 IL, LC/UPC, 듀얼 파이버 DWDM Mux Demux, 1U 랙 마운트

    ₩598281.00 ₩685938.00
    114 판매됨
    19 리뷰

    특징

    • 1. 최적의 광학 성능
      낮은 광 삽입 손실, 제로 전력 소비, 온도 제어 불필요, 간편한 설치로 동급 최고의 운영 효율성을 제공합니다.
    • 2. 광범위한 적용 시나리오
      컬러 트랜시버와 함께 작동하며 1G/10G/25G/40G/100G 이더넷, SDH/SONET. 등의 애플리케이션을 지원합니다
    • 3. WDM 네트워크로 광섬유 용량 최적화
      WDM 네트워크에서는 하나의 광섬유를 여러 서로 다른 데이터 또는 서비스가 공유할 수 있습니다. 이를 통해 광섬유의 활용도를 극대화하고 상당한 비용을 절감할 수 있습니다.
    • 4. 품질 인증
      CE, FCC, ROSH, ISO9001 인증을 받았습니다.

    응용 분야

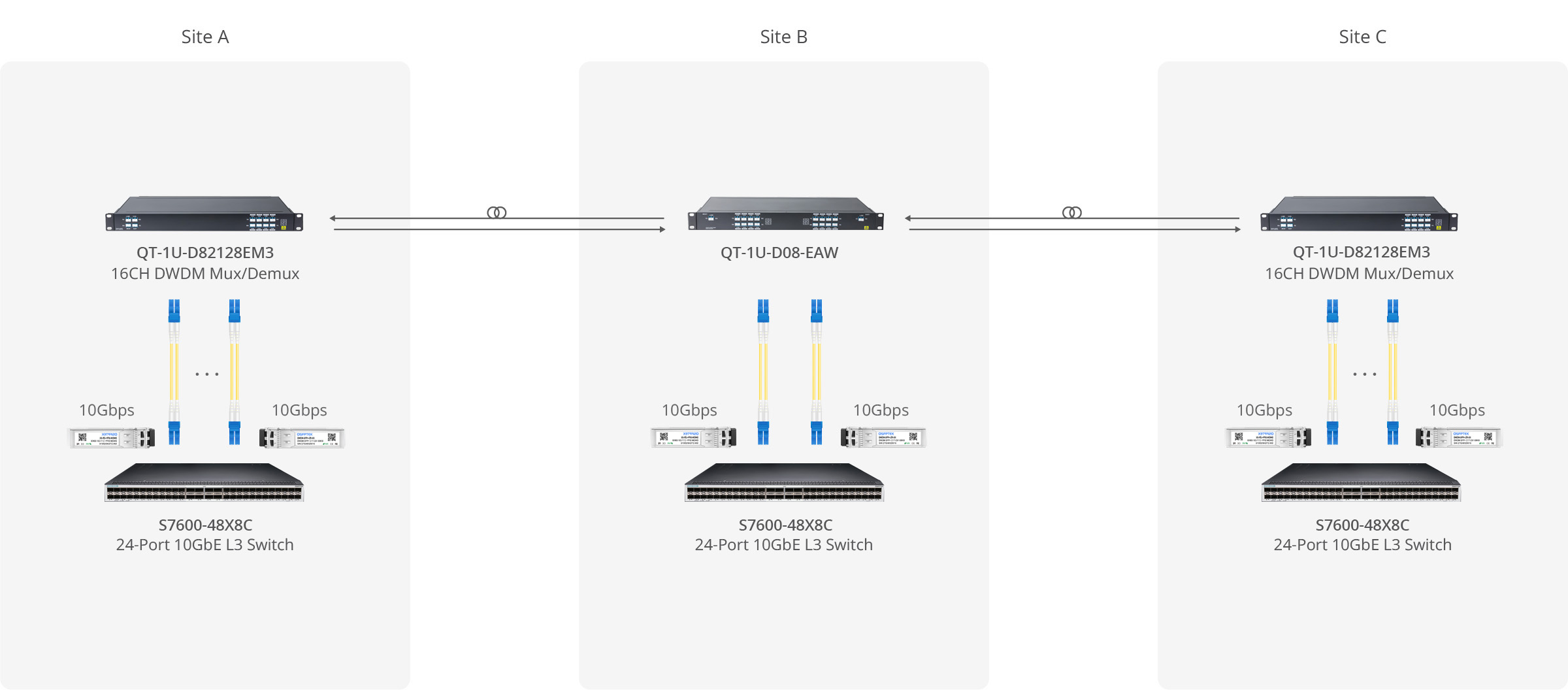

    이중 광섬유 DWDM OADM 사용 목적 양방향 최대 40KM까지 지원하는 패시브 10G DWDM 네트워크 솔루션

    Use Dual Fiber DWDM OADM for Bidirectional Passive 10G DWDM Network Solution up to 40KM

    Product details

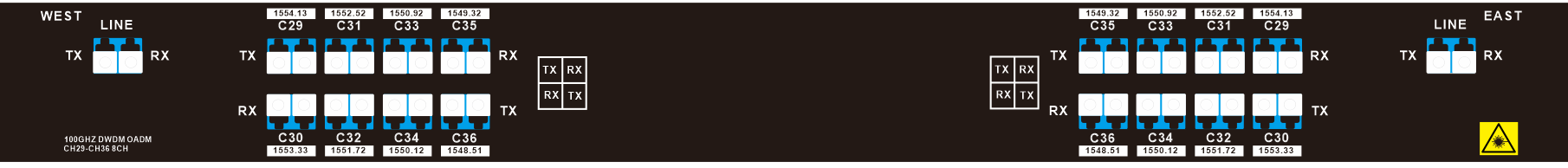

    8채널 OADM Mux Demux의 다양한 포트



    8채널 포트(CH29~CH36)는 OADM 트래픽용으로 설계되었습니다. MON 포트 및 1310 포트의 맞춤형 추가를 지원합니다.

      Ports of QT-1U-D08-EAW DWDM Mux Demux

    DWDM 다중화 및 역다중화의 기본 원리



    이중 광섬유 양방향 DWDM OADM은 기본적으로 다중화(Mux)와 역다중화(Demux) 기능을 결합합니다. 송신단에서 Mux는 서로 다른 파장의 광 신호를 동일한 광섬유로 결합하여 전송하고, 수신단에서 Demux는 이렇게 혼합된 다중 파장 신호를 분리하여 개별 채널로 복원합니다. 전체 과정은 한쪽 끝에서 "병합"하고 다른 쪽 끝에서 "역다중화"하는 서로 대응되는 과정입니다.



    Dual Fiber





    QSFPTEK OADM 네트워크 솔루션



    QSFPTEK OADM 제품을 사용해 트랜스폰더, 먹스폰더 및 기타 WDM 제품을 연결하면 맞춤 구성 가능한 패시브 10G DWDM 네트워크 솔루션을 구현할 수 있습니다.

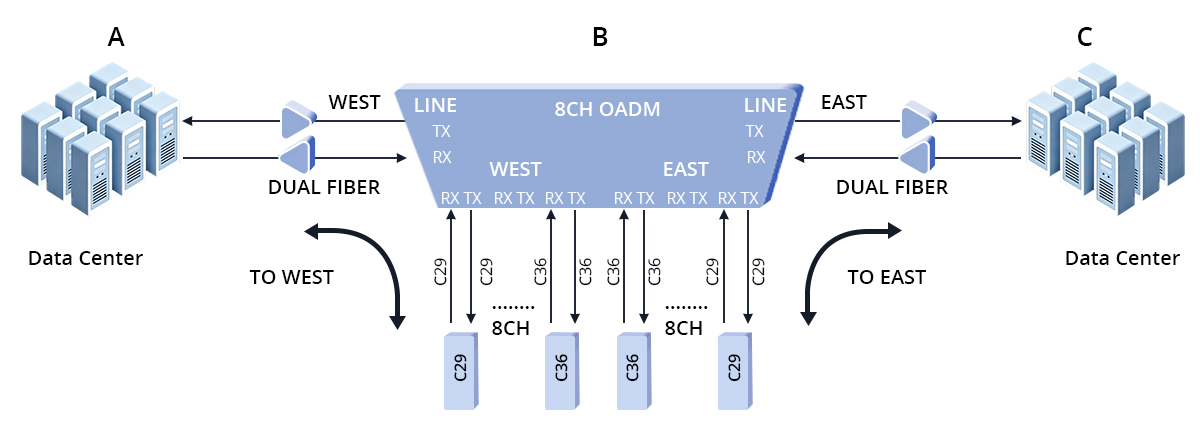

    East and West

    8CH DWDM OADM 이중 광섬유 전송





    무료 종합 네트워크 솔루션 설계



    귀하의 구체적인 요구사항을 완벽하게 충족하는 맞춤형 솔루션을 제공합니다.

         Comprehensive Network Solution Design for Free

    질문과 답변

    • 전체 (5)
    • 40 Channels Passive DWDM Mux Demux 장치가 AAWG 기술을 사용한다는 것을 확인했습니다. AAWG와 AWG의 차이점은 무엇인가요?
      AAWG (Athermal Arrayed Waveguide Grating)은 능동 제어 없이도 온도 변화에 걸쳐 안정성을 유지하므로, 열악한 환경이나 열 제어가 실용적이지 않은 환경에 적합합니다. AWG (Arrayed Waveguide Grating)는 고유한 열 안정성이 부족하여 추가적인 열 관리가 필요할 수 있습니다. 두 기술 모두 광통신에서 파장 다중화/역다중화에 사용되지만, 온도에 민감한 애플리케이션에는 AAWG가 선호됩니다.
    • 웹사이트에서 필요한 모델을 찾지 못했는데, 특별 맞춤 제작이 가능한가요?
      물론입니다. 채널 수를 다양하게 맞춤 설정하실 수 있습니다. 4/8/16/40/64 채널을 제공하며, 싱글 파이버 또는 듀얼 파이버 등 다양한 라인 타입과 필요한 기능 포트를 맞춤 구성해 드립니다. Monitor, 1310nm, Expansion Port 중에서 선택하실 수 있습니다. 마지막으로 필요한 파장 대역도 맞춤 설정하실 수 있습니다.
    • DWDM MUX DEMUX의 필터 기술은 무엇인가요?
      DWDM MUX DEMUX를 위해 두 가지 유형의 TFF(박막 필터), TAWG(열 배열 도파관 격자), AAWG(무열 배열 도파관 격자)를 공급합니다.
