Présentation des commutateurs de centre de données QSFPTEK série S7600

Les commutateurs administrables de couche 3 de la série QSFPTEK S7600 sont un ensemble de commutateurs 1G/10G/25G/40G/100G compacts et hautes performances, basés sur des puces de commutation de niveau opérateur, qui offrent une latence ultra-faible, une grande fiabilité et une capacité élevée. S7600 prend en charge plusieurs fonctionnalités de centre de données, notamment le contrôle de flux basé sur les priorités (PFC), l’agrégation de liens multi-châssis (MLAG), VXLAN, EVPN et VARP, adaptées aux entreprises haut de gamme, aux réseaux de campus et aux centres de données de petite et moyenne taille. Disponibles en 6 configurations, avec des ports 10G SFP+ haute densité ou des ports 25G SFP28, ainsi que des ports 100G QSFP28 ou 40G QSFP+ pouvant être utilisés pour les configurations de liaison montante. La partie suivante présentera les modèles spécifiques et leurs spécifications, afin de vous aider à choisir celui dont vous avez besoin.

Gamme et apparences de la série S7600

Les modèles de commutateurs suivants sont disponibles dans les commutateurs de centre de données QSFPTEK Série S7600.

Spécifications produit de la série S7600

Caractéristiques et points forts des commutateurs de centre de données de la série S7600

Gestion pratique et facile

Les commutateurs de centre de données de la série S7600 sont équipés de divers ports de gestion, notamment des ports Console, des ports de gestion web et des ports USB, permettant diverses méthodes de gestion et de maintenance, telles que SNMPv1/v2/v3 et CLI (Interface en ligne de commande). S7600 prend en charge SSH2.0, NTP, RMON, OAM Ethernet point à point, etc. assurant une gestion stable et facile.

Diverses fonctionnalités IPv6

La série S7600 prend en charge la double pile IPv4/IPv6 et IPv6 over IPv4 TUNNEL, ce qui signifie que les commutateurs S7600 peuvent être déployés sur  des réseaux IPv4, des réseaux IPv6 ou des réseaux IPv4/IPv6 partagés, assurant une transition fluide d’IPv4 vers IPv6. La série S7600 prend également en charge plusieurs protocoles de routage IPv6, notamment IPv6 RIPng et OSFPv3. Les fonctionnalités NDP (Neighbor Discovery Protocol) et PMTU (Path MTU Discovery) sont également disponibles, gérant les paquets échangés entre voisins et améliorant l’utilisation des ressources réseau entre les hôtes source et destination.

Fonctionnalité VXLAN pour centre de données

La série S7600 prend en charge les fonctions de passerelle VXLAN de couche 2/couche 3, BGP et EVPN, permettant d’établir un tunnel virtuel entre deux commutateurs à travers le réseau IP de base et de virtualiser le réseau du centre de données en un grand commutateur virtuel de couche 2, répondant aux exigences de migration à grande échelle des commutateurs virtuels.

Fonction MLAG

La série S7600 prend en charge la fonction MLAG (Multi-Chassis Link Aggregation), qui permet à plusieurs commutateurs de s’agréger en un seul via une agrégation peer-link, fournissant une sauvegarde de liaison au niveau de l’équipement. Les commutateurs d’un système MLAG partagent le trafic et se sauvegardent mutuellement. Comme le montre la figure suivante, lorsque la liaison montante de l’équipement maître est hors service, le trafic passant par l’équipement maître sera transféré via le peer-link. De plus, les commutateurs d’une paire MLAG sont indépendants, ce qui signifie que les équipements peuvent être mis à niveau ou étendus sans interruption, garantissant une construction de réseau très flexible et fiable.

Contrôle de sécurité complet

La série S7600 est équipée de fonctionnalités de sécurité avancées pour neutraliser les menaces, telles que la prévention de l’usurpation ARP, des attaques de l’homme du milieu, des attaques DoS (déni de service), des attaques par usurpation IP/MAC, des attaques par inondation de requêtes DHCP, etc.

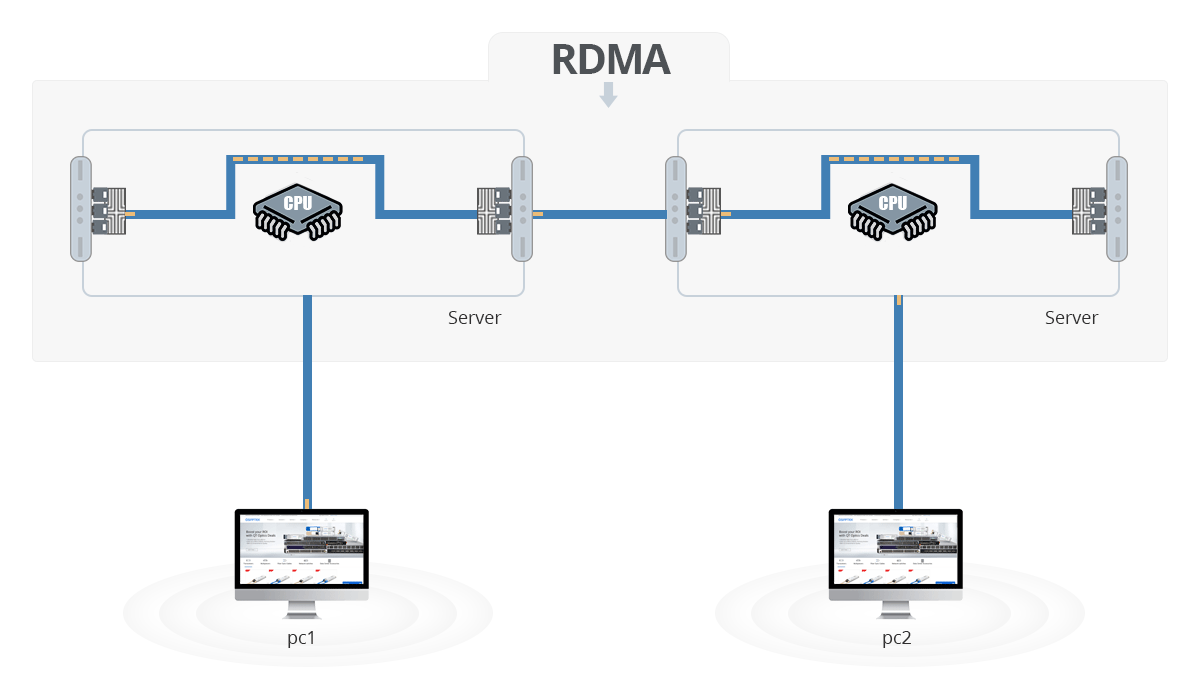

Réseau RDMA

La série S7600 prend en charge le réseau RDMA basé sur les technologies PFC (Priority Flow Control) et ECN (Explicit Congestion Notification). Grâce à ces technologies, les données n’ont pas besoin d’être traitées par le CPU, ce qui réduit la surcharge du CPU et offre une transmission à haut débit, sans perte et à latence ultra-faible.

Application de la série S7600

Application dans une architecture réseau à trois couches

La série S7600 offre des performances de transfert d'au moins 540 Mpps et prend en charge le transfert L2/L3 à débit filaire. Avec de nombreux ports 10GE/25GE, la série S7600 peut être utilisée comme commutateurs d'accès 10GE/25GE, offrant aux utilisateurs un accès à grande bande passante et aidant les entreprises à construire un réseau de centre de données hautement fiable, virtualisé et non bloquant.

La série S7600 peut également être utilisée comme commutateurs d’agrégation ou de cœur sur les réseaux de campus, créant ainsi un réseau de campus d’entreprise hautement fiable, évolutif et administrable, avec des fonctionnalités de services étendus. MLAG améliore la fiabilité du réseau. VXLAN peut être utilisé sur les réseaux de campus pour prendre en charge un déploiement flexible des services dans différentes zones de service.

Topologie du scénario d’application

Application MLAG :

Application dans les centres de données comme commutateurs d’accès :

Application dans un réseau de campus comme commutateurs d’agrégation/cœur :
